产品简介



SZS型燃油燃气水管锅炉采用锅筒纵置式形布置结构，分为锅炉本体和节能器两部分，锅炉本体模块化设计，实现大容量锅炉整体快装，缩短安装周期，节省安装费用。

锅炉内部采用全膜式壁水冷结构，气密性好，减小锅炉主机重量和外形尺寸，缩短启动和停炉时间，膜式壁采用专门的膜式壁生产线生产，确保焊接及成形质量。

对流管束结构，合理的烟气流程，较低背压，实现了正压燃烧，尾部布置节能器，降低了排烟温度，避免了本体受热面的低温腐蚀，大大提高了锅炉的热效率。



核心优势

构造与性能

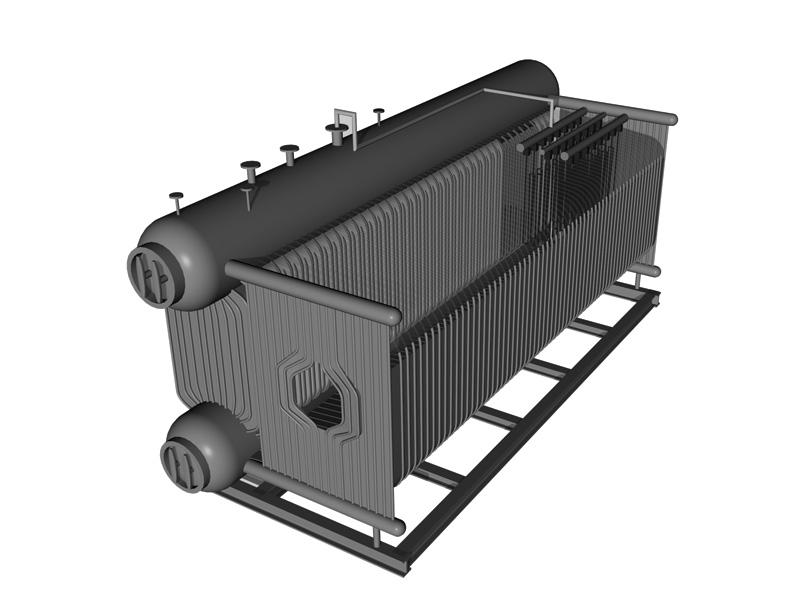

（1）内部结构

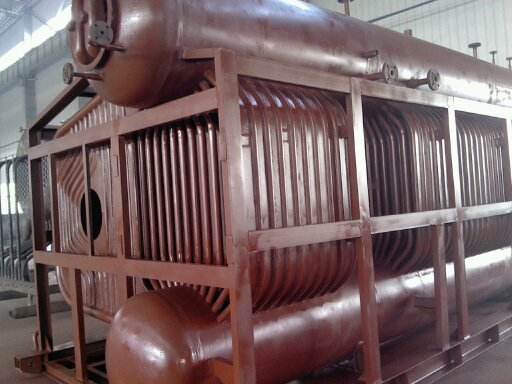

采用布置双锅筒，上下锅筒纵向布置，上下锅筒间设有对流管束。下锅筒置于锅筒座上，与底座相连，上锅筒通过对流管束支撑在下锅筒上。

（2）水冷壁结构
锅炉炉膛为膜式水冷壁结构，膜式壁采用专门的膜式壁生产线生产，全自动埋弧焊工艺，焊缝波形均匀美观，质量好确保焊接及成形质量。全膜式壁水冷结构，气密性好完全消除烟气泄漏，保证了结构的稳定性，提高炉膛及烟道刚性，提高锅炉炉壁的抗爆能力。

（3）烟气系统
锅炉采用了大炉膛和对流管束二回程设计，使烟气在炉膛内停留时间加长，可燃气体得到充分燃烧，提高了燃烧效率。炉膛与对流管束通过水冷壁分开，烟气型走向。高温烟气首先在炉膛内与水冷壁进行高效换热，避免了直接高温烟气直接冲刷锅筒，延长了锅炉的使用寿命；烟气在经后烟箱进入二回程对流管束，进一步散热；流经对流管束后，烟气离开锅炉本体，通过连接烟道进入尾部受热面（节能器等热回收装置），再进入烟囱排入大气。



（4）配件

（5）外观
立体雕塑型外观，在传统外观工艺基础上，采用加固筋的压花钢板立体包装，外观时尚，结构牢固，稳重大气。




本产品如因技术改进所进行数据的变化，恕不预告，并以现时图纸为准 。

1、设备安装、使用、维修、保养等必须按国家相应的规定进行。

2、设备安装施工，须由我公司或具备相关安装资质的单位进行。

3、设备调试、试运行，须由我公司专业技术人员进行或在我公司专业技术人员指导下进行。

4、操作锅炉的人员应经过专业培训并取得操作证。

5、严禁一切违规操作；因违规操作引发的质量问题，我公司将不负责对产品的免费保修及事故责任。

6、竣工移交后（具体依合同规定），请妥善保管我公司向您移交的设备质量证明文件及相关技术资料。

7、锅炉年检、安全阀校验、压力表检验按当地质量技术监督部门的要求进行。
