低氮热水

低氮真空热水锅炉

【额定功率】:0.35-7MW

【额定出水压力】:1.0MPa等

【最高出水温度】:75℃

【热效率】:>93%,配冷凝器>97%

【低氮炉型】:NOx<80mg/m³

【超低氮炉型】:NOx<30mg/m³

【应用范围】:广泛适用于住宅、写字楼、学校、医院、宾馆、商场、办公场所以及各类工业建筑的冬季采暖和生活热水系统。



立即咨询
  • 产品细节
  • 技术参数
  • 系统图
  • 注意事项


产品简介

真空锅炉的全称叫做真空相变锅炉,又叫真空热水机组,源于1972年苏黎世理工大学发明的真空锅炉的基本原理。

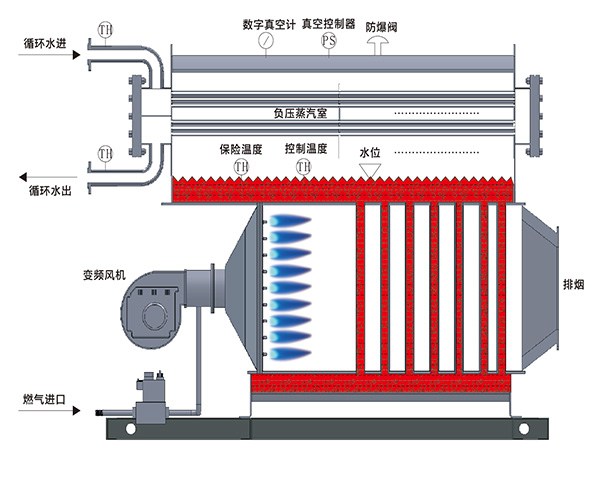

真空锅炉是在封闭的炉体内部形成一个负压的真空环境,在机体内填充热媒水,通过燃烧或其它方式加热热媒水,再由热媒水蒸发、冷凝至换热器上,再由换热器来加热需要加热的水。是一种间接加热热水锅炉。











构造与性能



(1)波纹炉胆
炉胆采用波纹炉胆结构,既增加了辐射和对流传热面积,又满足了炉胆受高温辐射后自由膨胀的需要。


(2)炉膛优化设计
更具各类燃烧器火焰尺寸,针对性地优化了炉膛尺寸,炉膛与燃烧器火焰完美匹配,有效地抑制了NOx的形成,避免了高温烟气直接冲刷炉胆结合热工试验,合理地分配炉膛辐射受热面积、烟管对流受热面积,延长了锅炉的使用寿命,提高了锅炉热效率



(3)烟气系统
采用三回程全湿背式结构;二、三回程烟管采用低阻螺旋传热技术,换热效果好、使用寿命长;独特的前后烟箱设计制作工艺,内置迷宫式隔热装置,外置U型卡槽式铰链设计,整体钢制面板,厚重结实,有效地降低了散热损失,提高锅炉热效率。



(4)锅筒:真空室(高温区)+换热器(高压区)
锅炉受力钢板高温区、高压区分离,使锅炉使用寿命延长2-3倍。
锅筒内软化水一次性灌注到位,采用热态法排除锅内空气,热媒水受热沸腾,随温度升高水中的氧气全部逸出,保证锅内真空度的纯净,热媒水密封在锅炉内,且本体一直处于真空状态下,所以不会发生氧腐蚀及结垢现象。
锅筒内嵌不锈钢列管高效热交换器,采用维修方便的法兰连接方法安装在锅炉上部,独特的设计防止热交换器运行时出现共振现象,高压循环水利用负压蒸汽进行相变换热,热负荷均匀。




(5)配件


安全爆破密封阀

水位电极

水位观察孔

高精度真空压力表

优质复合保温材料

安全爆破密封阀采用O型圈密封,当炉内失去负压状态时自动开启,将真空室与大气连通,杜绝承压运行。

真空室设置高水位电极,保证热媒水液面高度,杜绝高温区钢板干烧。

真空室设置水位观察孔,可对热媒水页面随时观测,便于首次注水及日常检查维护。

大口径表盘、指针显示、高精度真空压力表,一级精度。能直接显示锅炉内的实时真空度,耐压耐震。

保温采用高热阻硅酸铝纤维+防火铝箔热量反射膜+保温棉结构,导热系数低,保温效果好,具有良好的防火安全等级。


(6)外观
锅炉外观可选:传统圆筒形外观,表面喷涂高档环保漆,漆面色泽纯正,耐水耐刮;立体雕塑型外观,在传统外观工艺基础上,采用加固筋的压花钢板立体包装,外观时尚,稳重大气。
进出水方向自由定制:可拆卸式的管箱,换热器进、出水管口可前后方向按客户需求定制,满足狭小空间下布管需求。
